♤CBU-89 GATOR
대전차 및 대인 지뢰를 포함하는 1,000 파운드 확산탄인 CBU-89 Gator은 72 대의 대전차 지뢰와, 대인지뢰 22개가 충진되어 있으며,
옵션 FZU-39 근접 센서가 장착 된 SUU-64 디스펜서로 구성됩니다.
디스펜서가 개방되면 지뢰가 개산됩니다.
지뢰는 표적 탐지, 광산 교란, 낮은 배터리 전압 및 자폭 시간 초과에 의해 작동(폭발)됩니다.
대전차 지뢰는 탱크와 장갑차에 효과적인 자기 감지 작동입니다. 대인 지뢰는 트립 와이어와 트립와이어 센스를 가지고 있으며 위, 아래 4개가 있으며 최장 42피트까지 분산됩니다.
미 공군 은 걸프전 동안 1,105 개의 CBU-89를 사용 했습니다 .
게이터 지뢰 시스템은 고속 전술 항공기를 사용하여 지뢰를 신속하게 지상에 배치합니다. 지뢰는 지역 거부, 이동하는 지상군의 우회, 또는 다른 직접 공격 무기를 보충하기 위해 표적을 고정시키는 데 사용됩니다.
분산 형 확산탄의 GATOR 제품군은 전투기 조종사가 선호하는 또 다른 차단 무기 입니다. 디스펜서에는 72 개의 대전차지뢰와 22개의 개인지뢰가 충진되어 있습니다. 이 지뢰는 충격에 즉시 장전됩니다. GATOR에는 두 가지 통합 킬 메커니즘, 장갑을 감지하기위한 자기 영향 센스 및 작업자가 걸리거나 방해 할 때 작동 하는 트립 와이어가 있습니다. GATOR의 또 다른 특징은 매우 효과적인 지역 거부 및 괴롭힘 작업을 위해 며칠 동안 폭발하는 랜덤 지연 기능입니다.
게이터는 두 개의 컴패니언 시스템으로 구성됩니다. 공군 CBU-89 / B는 SUU-64 / B 전술 군수품 디스펜서 (TMD)를 사용하여 1000 파운드급 클러스터 무기입니다. TMD는 CBU-87/B 확산탄에 사용 된 것과 동일한 일반적인 구성 입니다. 이러한 공통성은 디스펜서의 고속 저비용 생산을 가능하게합니다.
Aerojet Ordnance Company (AOC)는 Gator의 시스템 통합 주요 계약 업체입니다. 시스템의 모든 요소 는 Aerojet에서 조달하거나 미국 정부에서 제공합니다. 이 회사는 실시간 테스트를 포함한 전체 시스템 성능을 담당합니다. 매달 3 개의 게이터 시스템이 생산 라인에서 무작위로 선택되고 비행 테스트를 거칩니다. Aerojet Ordnance Company는 게이터의 신뢰성을 보장하면서 5 년 동안 시스템 성능을 보증합니다.
□CBU-89(Gator)
SUU-64/B + BLU-91/B(72개) + BLU-92/B(22개)
□충진 자탄

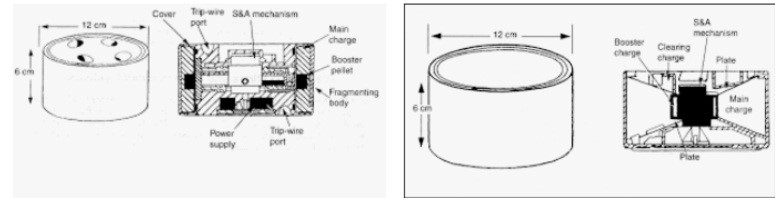

-BLU-91/B : 대전차 파괴용(AT/AV)
RDX/ESTHANE 1.3파운드 충진
-BLU-92/B : 인마살상(APERS)
COMP B-4 0.905파운드 충진
□장전 및 시폭절차
mine은 자폭기능과 3가지중 한가지 (TD, MD, LBT)에 의해 폭발할수 있게 지상에서 SD스위치를 선택할 수 있음

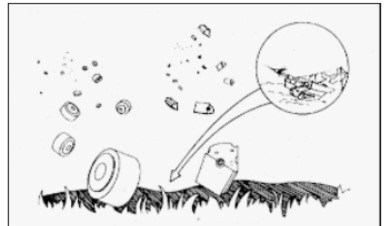

투하→용기개방→자탄분산→Bore Rider Clip제거(2분후 장전 완료)→목표지역 개산
*BLU-91/B(대전차) : 금속 감지센스의 목표물감지, 밧데라 전압저하, 시한경과, 임의 제거 시도시 폭발
*BLU-92/B(대인) : 8개 trip wire와 trip wire sensor를 갖고 있으며(위, 아래 가 4개), 최장 40피트까지 분산 윗부분 trip wire는 신관 장전 목적 trip wire를 제외하고는 BLU-91/B 장전 진행과정과 동일하며 일정한 장력 발생시 폭발함.
