유도폭탄_LGB_(Laser Guided Bomb)

#유도폭탄_LGB_(Laser Guided Bomb)

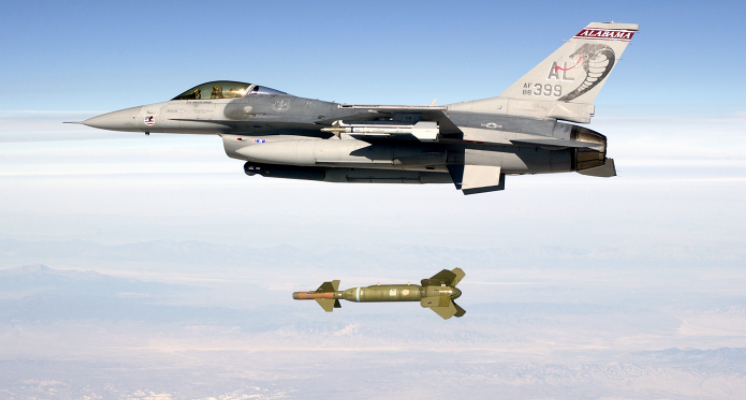

레이저 유도 폭탄(Laser-guided bomb)은 레이저를 이용한 유도지령(반능동 추적)에 의하여 목표를 타격하는 폭탄으로 재레식 폭탄에 정밀 유도 무기 Kit를 장착하여 항공기 또는 지상에 설치된 Laser Beam 조사기에 의해 송신후 목표문에서 반사 되어 오는 10pps의 Laser Beam을 Dector가 수신하여 목표물의 방위를 확인하여 LGB가 추적하는 하여 목표물을 파괴하는 유도폭탄이다. Laser의 파장은 1068μ이며 10pps임. 유사시 핵시설과 동굴속 장사정포 등 지하군사시설을 뚫고 들어가 폭파시키는 기능하며 1960년대 미국에서 최초로 개발되었다. 미 공군은 1964년 최초로 레이저 유도 폭탄의 개발을 하여 베트남전에서 사용한 페이브웨이 시리즈를 개발했다



#유도폭탄의_분류

#GBU_10_A/B



-Canard Movement : ±5.5°

-추적각도 : ±12°

-Thermal Battery : 60초

-폭탄 : MK-84(2000lbs)



#GBU_12_E/B

-Canard Movement : ±10.5°

-추적각도 : ±14°

-Thermal Battery : 60초

-폭탄 : MK-82(500lbs)

→





#GBU_24A/B

.

-폭탄 : BLU-109(2000lbs)

*GBU-24 다음에 자세히 설명 예정



#LGB_구성품_기능

#CCG (Computer Control Group)

-CCG는 Dector Computer And control의 3가지의 Section으로 분류

-Detector는 Target → Seeker IR Dome → Acquisition Signal을 Computer전송→Canard에 보내주오 Trager에 추적토록 LGB조종



#LGB_구성

#Detector

-CCG 전면에 위치

-표적에서 반사된 레이저 에너지를 탐지기 IR Dome에 보내줌



#Computer

-Dector 뒷단에 위치

-Dector에서 방향오차 신호와 표저 취득 신호를 수신

-상하 좌우 Fin 명령신호와 솔레노이드 파워 No Fin Movement Signal을 Control에 제공



#Control

-Comput상하 좌우 Fin 명령신호와 솔레노이드 파워/ No Fin Movement Signal을 수신

-Gas Generator의 Pressure와 함께 상하 좌우로 Fin을 작동.



#Warhead

-기능 : 일반적으로 Target를 파괴시킴



#AFG (Air Foil Group)적용

GBU-10 A/B : MXU-600A/B

GBU-12 E/B : MXU-650/B

GBU-24 A/B : BSU-84 A/B
